二維激光測量傳感器對鈦棒的直線度的測量

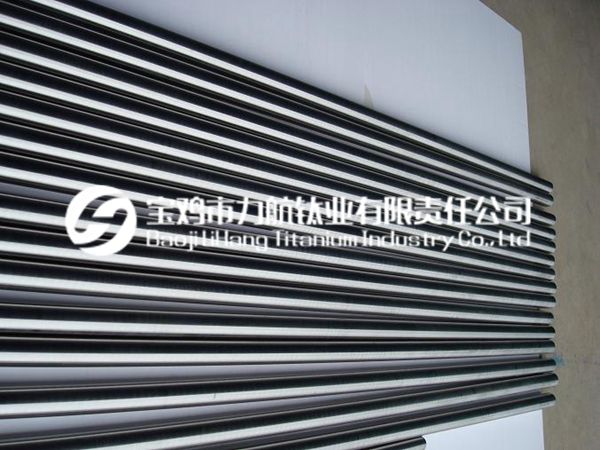

鈦合金因具有比強度高、耐蝕性好、耐熱性高等特點而被廣泛用于各個領域。鈦是20世紀50年代發展起來的一種重要的結構金屬，鈦合金的種類大致分為三類，α鈦合金、β鈦合金、α+β鈦合金。主要用于航天工業、航海工業、電子、化工、鐘表、眼鏡、首飾、體育用品、機械設備、電鍍?cè)O(shè)備、環保設備、高爾夫球及精密加工等行業。

鈦棒直線度及直徑復合測量?jī)x的整套系統主要由測量?jī)x、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。鈦棒直線度及直徑復合測量?jī)x實時顯示X軸位置、Z軸尺寸，掃描完成后顯示最大直線度誤差，以及設定的直線度公差等。鈦棒直線度及直徑復合測量?jī)x除了鈦棒對其他棒材也可實現高質量的在線檢測，有效降低了生產后的單件檢驗成本，并能有效節省原材料的損耗，降低人員需求。它可以對高溫鈦棒進行在線檢測，適應多種工況，是實用性非常強的測量系統。

測量?jī)x主要由機架、大理石平臺、橫梁、直線導軌滑臺、二維測量傳感器等組成。檢測時，將鈦棒放入二維測量傳感器的測量區，利用直線導軌滑臺帶動二維測量傳感器對鈦棒進行全程掃描。掃描結果通過數據線傳輸?shù)娇刂乒駜?nèi)的工控機進行處理、計算，即可得到鈦棒的各位置的直線度誤差，選擇誤差的最大值記為該鈦棒的直線度誤差。當直線度誤差超過設定的公差范圍時，聲光報警器自動聲光報警，達到合格判定的目的。

采用二維激光測量傳感器對鈦棒的直線度進行測量，二維激光測量傳感器是可以同時測量?jī)蓚€(gè)方向尺寸的高精度傳感器。傳感器發出一束線性激光，當激光照射到物體時其漫反射光返回至傳感器的接收系統。通過對返回光束的處理可以測量出圖示X軸和Z軸的尺寸。被測棒材自然放置于平整的臺面上，二維激光測量傳感器在直線導軌滑臺的伺服電機驅動下，在鈦棒的上方進行全程掃描進行數據采集。采集數據包括在掃描完成后，通過傳感器測得的鈦棒邊緣位置數據（x方向跳動）和鈦棒圓弧頂點（z方向的跳動）。同時將此兩個數據和伺服電機的運動位置一一對應并存儲在數據庫，作為某一截面的位置數據。經所有采集到的截面的空間位置差異δ做連線，即可還原工件的彎曲情況，得到被測工件的直線度數據。
